Su30mk2 viet nam

Bài gửi by Scotty on Tue May 31, 2011 12:28 pm

Sukhoi Su-30MKK (MKK - Mnogofunktzionniy Kommercheskiy Kitayski - Multifunctional Commercial for China - Máy bay chiến đấu đa năng thương mại cho Trung Quốc) (tên ký hiệu của NATO: Flanker-G) là một mẫu máy bay được sửa đổi từ loại Su-27SK vào năm 1999 bởi KnAAPO, JSC. Nó được coi là một phiên bản nâng cấp của Sukhoi Su-30. Đây là một mẫu máy bay tiêm kích tấn công, chiếm ưu thế trên không, đa năng, tầm xa và hạng nặng. MKK hiện đang hoạt động trong không quân một số nước như Trung Quốc, Malaysia, Indonesia, Venezuela, Việt Nam.
Trung Quốc và Nga bắt đầu thương lượng về việc Trung Quốc mua máy bay tiêm kích đa năng Su-30MK vào năm 1996 tring khi Su-30MK vẫn đang trong quá trình phát triển hoàn thiện cuối cùng. Thỏa thuận ban đầu cho 38 máy bay có trị giá khoảng 2 tỉ USD đã được chấp nhận vào tháng 8-1999. Vào ngày 9 tháng 3-1999, nguyên mẫu đầu tiên có tên gọi là "Blue 501" đã thực hiện chuyến bay đầu tiên. Ngày 19 tháng 6-1999, nguyên mẫu thứ hai có tên gọi "Blue 502" đã thực hiện chuyến bay đầu tiên của mình, và giống như nguyên mẫu đầu tiên, nó cũng được sử dụng chính để thử nghiệm hiệu suất khí động lực. Nguyên mẫu thứ 3 và 4 có tên gọi lần lượt là "Blue 503" và "Blue 504" được chế tạo vào năm sau và dùng để thử nghiệm vũ khí. Mọi chuyến bay thử nghiệm đều diễn ra ở Komsomolsk-on-Amur, lúc này Nga dùng chữ "K" thứ hai của Su-30MKK để chỉ Komsomolsk-on-Amur, thay cho "Kitayski" nghĩa là Trung Quốc. Người ta đồn rằng các biện pháp an ninh như vậy được thực hiện dưới yêu cầu của Trung Quốc, và các biện pháp này kéo dài cho đến ngày 15 tháng 8-1999, sau khi tư lệnh không quân Nga đã công khai thừa nhận với phóng viên phương Tây về việc Trung Quốc đặc mua Su-30MKK, sau đó người Nga đã thay đổi các tài liệu của mình với chữ "K" thứ hai dùng để chỉ "Kitayski" nghĩa là Trung Quốc. Phương án đặc biệt được định hình theo những yêu cầu của Không quân Quân giải phóng Nhân dân, và nó có tên gọi là Su-30MKK. Những yêu cầu của Trung Quốc đã chỉ ra những nâng cấp quan trọng cho phiên bản Su-30MK gốc, và Phòng thiết kế Sukhoi dùng nhiều kỹ thuật mới như CAD / CAE (kỹ thuật trợ giúp nhờ máy tính) / CAM (Chế tạo có hỗ trợ bằng máy tính) để tăng tốc độ quá trình thiết kế chế tạo. Theo phòng thiết kế Sukhoi, họ chỉ cần 9 tháng từ khi bắt đầu thiết kế đến khi hoàn thành nguyên mẫu đầu tiên "Blue 501". Vào tháng 1-2003, Không quân Quân giải phóng Nhân dân (PLAAF) đã đặt mua 24 chiếc Su-30MKK2 đã được cải tiến từ nguyên mẫu MKK ban đầu.
Su-30 MKK
Sư đoàn không quân số 3 PLAAF đóng tại Căn cứ không quân Vu Hồ, An Huy đã nhận được lô đầu tiên gồm 10 chiếc từ KNAAPO vào tháng 12-2000; 38 chiếc còn lại được giao đến cuối năm 2001. Lô thứ hai gồm 38 chiếc được đặt mua vào tháng 7-2001, những chiếc này được giao vào năm 2003. Những chiếc máy bay này được biên chế trong Sư đoàn không quân số 18 PLAAF đóng tại Căn cứ không quân Trường Sa, tỉnh Hồ Nam.[3]
Su-30 MK2
Vào tháng 1-2002, 24 chiếc Su-30MK2 được Không quân Hải quân Quân giải phóng Nhân dân đặt mua. Tất cả được báo cáo đã được chuyển vào tháng 8-2004.[3]

Vào tháng 9-2004, 24 chiếc Su-30MK2 đã được Không quân Venezuela đặt mua. 4 chiếc được chuyển vào tháng 12-2005, và những chiếc còn lại giao đến năm 2007.

Indonesia đã mua 5 chiếc Su-30MK2 trong 2 giai đoạn khác nhau, chiếc nhận năm 2003 trong khi 3 chiếc khác mua năm 2006.
Giống như phiên bản Su-30MKI (Flanker-H) của Ấn Độ, Su-30MKK cũng có 85% điểm chung với Su-35 trong các thiết bị phần cứng, nhưng trong phần mềm, Su-30MKK khác với Su-35 (Flanker-E) trên một quy mô lớn hơn nhiều so với Su-30MKI vì những yêu cầu về nhiệm vụ khác nhau do Trung Quốc đặt ra. Dòng máy bay Flanker phiên bản cũ có vấn đề về giảm lực g cực đại từ 7g xuống 9g ở vận tốc từ 0,7 Mach đến 0,9 Mach, những vấn đề này đã được giải quyết hoàn toàn trên Su-30MKK nhờ ứng dụng các công nghệ mới. Theo phòng thiết kế Sukhoi, Su-30MKK là loại đầu tiên trong dòng Flanker có thể làm được như vậy sau Su-35 / 37 (Flanker-E/F). Tỷ lệ sử dụng vật liệu composite trong chế tạo Su-30MKK lớn hơn so với Su-30MK ban đầu. Ngoài ra, hợp kim nhôm mới cũng được thay thế cho loại hợp kim cũ sử dụng trong Su-30MK để giảm trọng lượng. 2 đuôi lái chính đựoc làm bằng nhiều vật liệu composite sợi carbon so với Su-30MK, nhưng trái với một số tuyên bố sai lầm mà phương Tây công nhận, Phòng thiết kế Sukhoi tiết lộ sau đó rằng phần không gian tăng thêm ở giữa hai đuôi lái được sử dụng để thêm vào những thùng nhiên liệu phụ, thay thế cho ăng-ten UHF liên lạc cỡ lớn. Khả năng mang nhiêu liệu trong các thùng chứa ở cánh cũng được tăng lên. Bánh đáp đôi ở mũi có kích thước 620 mm x 180 mm thay thế bánh đáp đơn 680 mm x 260 mm dùng trên Su-30MK nhằm thích ứng với việc trọng lượng tăng lên. Trọng lượng cất cánh tối đa và trọng lượng vũ khí mang theo cũng tăng lên tương ứng là 38 tấn và 12 tấn. Ghế phóng K-36 ban đầu trên Su-30MK cũng được thay thế bằng loại K-36M trên Su-30MKK.
Sức chứa tối đa tổng cộng 9720 kg nhiên liệu, máy bay có 4 thùng chứa nhiên liệu chính. Thùng số 1 chứa 3.260 kg ở phía trước, thùng số 2 chứa 4.160 kg ở giữa, thùng số 3 chứa 1.300 kg ở sau và thùng số 4 chứa 1.000 kg sau thùng số 2 và giữa hai động cơ. Khi tiếp nhiên liệu trên không, công suất tối đa của Su-30MKK là 2.300 lít/phút. Lúc tiếp nhiên liệu trên không, độ cao giới hạn từ 2 đến 6 km, tốc độ là 450 đến 550 km/h. Cần tiếp nhiên liệu ở phía trước buông lái phía bên trái, và được thiết kế để có thể tiếp nhiên liệu cả ban đêm.
Su-30MKK được trang bị hai động cơ AL-31F cung cấp lực đẩy lớn và khả năng cơ động. Thời gian hoạt động có thể kéo dài khi tiếp nhiên liệu trong khi bay. Những nguồn tin của Trung Quốc tuyên bố rằng những động cơ WS-10 của họ có thời gian trung bình giữa các lần đại tu cao hơn so với động cơ của Nga sản xuất, loại WS-10 này cũng có thể được sử dụng, nhưng điều này chưa được xác nhân bởi các nguồn chính thức và nguồn ngoài Trung Quốc. Do các chuyến bay huấn luyện cường độ cao của Trung Quốc, thời gian trung bình giữa các lần đại tu của động cơ AL-31F chỉ hơn 500 giờ, thấp hơn đáng kể so với các loại động cơ tương đương của phương Tây.
Các hệ thống dẫn đường tích hợp có tên gọi PNS-10, kết hợp với hệ thống phụ A737. Hệ thống này có khả năng sử dụng cả GPS và GLONASS, nhưng có tin đồn rằng Trung Quốc đang tự phát triển một hệ thống dẫn đường riêng có khả năng sử dụng các hệ thống trong nước của Trung Quốc.
Hệ thống điều khiển hỏa lực

Hệ thống điều khiển hỏa lực trên máy bay tích hợp với radar, thiết bị quang điện, ngắm mục tiêu đặt trên mũ bay, thiết bị tác chiến điện tử bao gồm các máy thu cảnh báo radar và liên kết dữ liệu. Hệ thống gồm có 2 hệ thống phụ: hệ thống phụ không đối không SUV-VEP và hệ thống phụ không đối đất SUV-P.

SUV-VEP: hệ thống phụ không đối không này có khả năng điều khiển 6 tên lửa không đối không, số lượng tên lửa này lớn hơn số mục tiêu mà radar trên Su-30MKK có thể đồng thời tấn công, do đó để tùy khả năng cho việc nâng cấp radar, việc nâng cấp này sẽ được khai thác sau khi radar quét mảng pha điện tử bị động mới được lắp đặt trên Su-30MK2. Hệ thống phụ SUV-VEP cũng có khả năng điều khiển các tên lửa không đối biển, và thú vị hơn, việc điều khiển bắn tên lửa chống tàu Kh-31A và Kh-35 thường được giao cho hệ thống phụ không đối không SUV-VEP thay vị hệ thống phụ không đối đất SUV-P. Hệ thống con của hệ thống SUV-VEP bao gồm 4 phần chính:
Hệ thống hiển thị tích hợp SEI-31-10: sử dụng để điều khiển màn hình LCD đa chức năng.
Hệ thống dò quang điện OEPS-30: Trung Quốc gọi là hệ thống radar quang điện, và nó gồm 2 thành phần chính:
Hệ thống quang điện OLS-30 (52Sh) nặng 200 kg bao gồm các cảm biến laser và hồng ngoại. Khi so sánh với thiết bị tiền nhiệm là OLS-27 (Izdeliye 36Sh) trên Su-27, tầm phát hiện của cảm biến hồng ngoại tăng lên hơn 90 km so với 50 km của OLS-27. Tầm của cảm biến đo xa tăng lên trên 10 km so với 6 km của OLS-27.
Hệ thống đặt trên mũ bay (HMS) Sura-K: tầm nhìn tăng lên +/- 60 độ so với +/- 8 độ của hệ thống ASP-PVD-21 HMS sử dụng trên Su-27.
IFF (hệ thống phân biệt bạn hay thù) và radar trên máy bay cũng được điều khiển bởi hệ thống SUV-VEP.
SUV-P: hệ thống phụ không đối đất này sử dụng cùng phần cứng của hệ thống phụ không đối không SUV-VEP, nhưng với một yêu cầu xử lý khác nhau. Hệ thống phụ này sử dụng chính để điều khiển các tên lửa không đối bề mặt như Kh-59, và hoạt động như một thiết bị ghép tương thích giữa hệ thống trên máy bay và thiết bị chỉ thị mục tiêu của các tên lửa không đối bề mặt, có thể không được điều khiển trực tiếp bởi hệ thống điện tử trên máy bay. Hệ thống con chính của hệ thống SUV-P là hệ thống con SUO-30PK và hệ thống con dẫn đường bằng vệ tinh A-737.
Hệ thống con điều khiển vũ khí SUO-30PK: mặc dù Kh-31 thường được điều khiển bởi hệ thống không đối không SUV-VEP, nó cũng có thể được điều khiển qua hệ thống SUV-P thông qua hệ thống con SUO-30PK, hệ thống con này cũng có thể điều khiển hệ thống ELINT L-150. Hệ thống SUO-30PK cũng điều khiển các tên lửa khác như Kh-59, đây là tên lửa có thể được điều khiển thông qua hệ thống ngắm mục tiêu Tekon trên thiết bị APK-9E. Hệ thống con SUO-30PK được phát triển bởi Phòng thiết kế tự động hóa hàng không tại Kursk, và nó có thể được sử dụng để điều khiển các vũ khí không đối đất không dẫn hướng.

Cả hai hệ thống SUV-VEP và SUV-P đều được sử dụng để nâng cấp Su-27SK một chỗ của Trung Quốc, và một đội hỗ hợp của NIIP (Viện nghiên cứu khoa học thiết kế công cụ Tikhomirov) và Nhà máy thiết bị công cụ nhà nước tại Ryazan đã được chỉ định làm nhà thầu chính. Hệ thống SUV-VEP sửa đổi để nâng cấp Su-27SK của Trung Quốc có tên gọi là SUV-VE, trong khi hệ thống SUV-P sửa đổi để nâng cấp Su-27SK của Trung Quốc có tên gọi là SUV-PE. Các đồng hồ hiển thị thông số cũ trên bảng điều khiển bay của Su-27SK đã bị thay thế bởi các màn hình LCD MFD gồm 2 màn hình 6 in x 6 in MFI-10-6M và 1 màn hình MFIP-6. Theo khẳng định của Nga, hơn 60 chiếc Su-27SK của Trung Quốc đã được nâng cấp đến cuối năm 2006.
Đặc điểm riêng

Phi công: 2
Chiều dài: 21.5 m (71 ft 10 in)
Sải cánh: 14 m (45 ft 11 in)
Chiều cao: 6.1 m (21 ft 0 in)
Diện tích cánh: 60m2
Trọng lượng tải: 24.900 kg (54.900 lb)
Trọng lượng cất cánh: 34.500 kg (76.100 lb)
Trọng lượng cất cánh tối đa:
Động cơ: 2× Lyulka AL-31F, 123 kN (27.600 lbf)[9] mỗi chiếc

Hiệu suất bay

Vận tốc cực đại: 2.120 km/h (1.140 knots, 1.320 mph)
Tầm bay: 3.000 km (1.600 nm, 1.900 mi)
Trần bay: 17.300 m (56.800 ft)
Vận tốc lên cao:
Lực nâng của cánh:
Lực đẩy/trọng lượng: 1.00
Quãng đường cất cánh: 550 m (1.800 ft)

Vũ khí

Tên lửa:
Tên lửa không đối đất:
Tên lửa chống bức xạ Kh-10P
Tên lửa dẫn đường bằng TV Kh-29T và Kh-59ME
Tên lửa không không:
Tên lửa tầm ngắn dẫn đường bằng hồng ngoại R-73
Tên lửa tầm trung dẫn đường bằng radar bán chủ động và hồng ngoại R-27
Tên lửa dẫn đường bằng radar chủ động R-77E
Bom:
Bom dẫn đường bằng laser KAB-500L
Bom dẫn đường bằng laser KAB-1500L
Các loại bom không dẫn đường khác

Hệ thống điện tử hàng không

1× radar điều khiển hỏa lực NIIP N001VEP
Thiết bị ECM Sorbtsiya

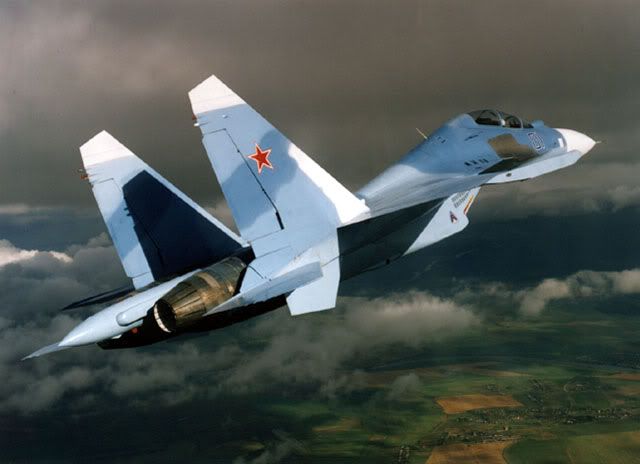

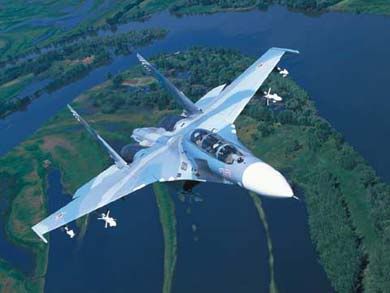

một số hình ảnh

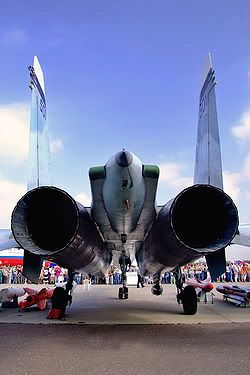

động cơ



tấn công

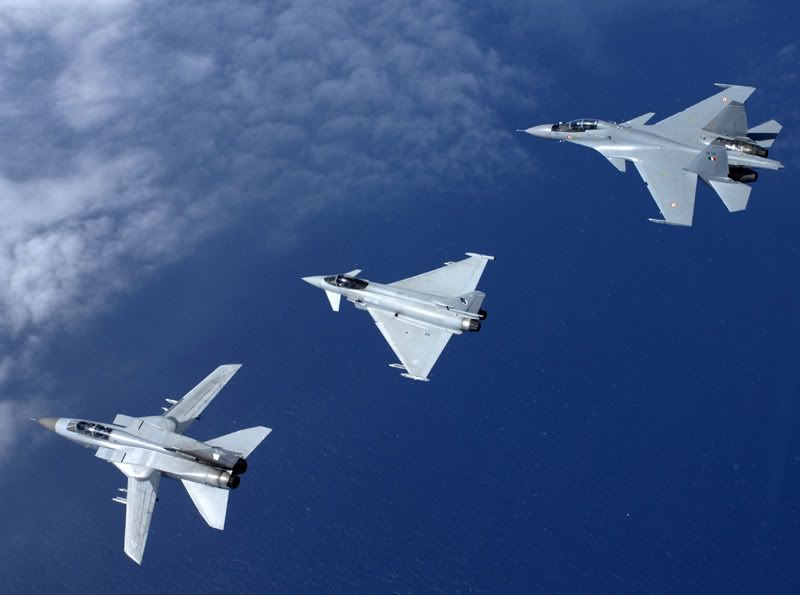

từ trên xuống: su30mkII, mirage 2000, tornado 4

_________________
Scotty pro không

Scotty
Đại úy

Tổng số bài viết : 373
Ngày nhập ngũ : 28/05/2011

Về Đầu Trang Go down

Re: Su30mk2 viet nam

Bài gửi by Scotty on Tue May 31, 2011 12:29 pm

cái hình cuối mất bà hình con su

_________________
Scotty pro không

Scotty
Đại úy

Tổng số bài viết : 373
Ngày nhập ngũ : 28/05/2011

Về Đầu Trang Go down

Re: Su30mk2 viet nam

Bài gửi by Marssu1309 on Tue May 31, 2011 2:07 pm

T-50 PAK FA đi bác

Marssu1309
Tân binh

Tổng số bài viết : 30
Ngày nhập ngũ : 31/05/2011
